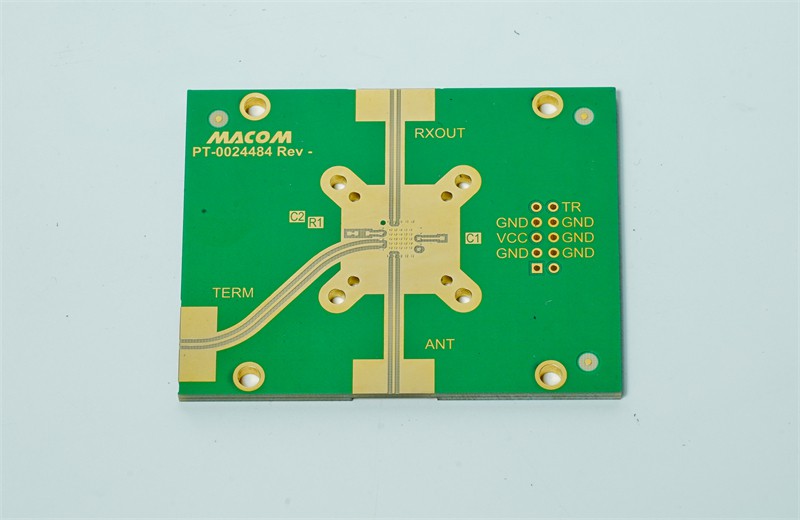

구리 PCB 돌출

돌출 구리 PCB는 선택적 도금 또는 에칭을 통해 생성 된 국소화 된 3D 구리 구조 (도체 평면보다 50-200μm)를 특징으로하는 특수 회로 보드를 나타냅니다. 핵심 기능에는 다음이 포함됩니다.
1. 3 d 상호 연결 : 플립을위한 수직 전도성 기둥 역할을합니다 - 칩 포장, 솔더 볼 교체;
2. 열 관리 : 열과 직접 접촉 - 성분 생성 구성 요소 생성 열 저항은 30%-50%감소합니다.
3. 높음 - 전류 운반 : 국부 구리 두께는 400μm+ (표준 PCB에서 70μm보다 작거나 동일)에 도달하여 3-5 배 높은 전류 용량을 가능하게합니다.
핵심 프로세스 : MSAP (수정 된 반 - 첨가제 프로세스) 또는 포토 레지스트 마스킹을 사용한 패턴 도금을 사용하여 구축되었습니다.

문의 보내기

제품 특성

1. 3 d 구리 토폴로지
50-200μm 키가 큰 구리 범프/기둥 (표준 PCB에서 10μm 평평도보다 작거나 동일)은 수직 상호 연결 및 기계적 고정을 가능하게합니다.

2. 국소화 된 두꺼운 구리
임계 영역에서 200-400μm 구리 두께 (70μm보다 작거나 동일). 3-5 배 높은 전류 용량을 제공합니다.

3. 내장 열 관리
Direct chip-to-copper contact reduces thermal resistance by >40% (예 : {. 30 정도 IGBT Junction Temp Drop).

4. 정밀 배치
포토 리소그래피는 최소 80μm 범프 직경으로 ± 5μm 정렬 정확도를 달성합니다.

5. 하이브리드 재료 통합
구리 - 세라믹 (ALN) 및 구리 - 수지 복합 기판과 호환됩니다.

제품 응용 분야

전력 전자 장치

기술 엣지 : 400μm 로컬 구리가 200a+를 운반합니다._th)

사용 사례 : EV 모터 드라이브, 태양열 인버터, 산업용 VFD

고급 포장

기술 엣지 : 80μm Cu 기둥은 50μm보다 작거나 동일하게 가능합니다 - 피치 2.5D/3D IC 상호 연결 (30% 비용 절감 대 TSV)
사용 사례 : HBM Interposers, Chiplet Integration 기판

자동차 높이 - 전압 시스템

기술 에지 : CU 범프는 높은 - 현재 조인트에 대한 기계적 고정을 제공합니다 (20g 진동 생존)
사용 사례 : EV 배터리 관리 장치 (BMU), Ultra - 빠른 충전 포트

높은 - 주파수 Rf

기술 엣지 : Cu 범프 형태 λ/4 도파관 (77GHz에서 1도 위상 오류 이상)
사용 사례 : 5G mmwave 피드 네트워크, 위성 T/R 모듈

항공 우주 전력

Tech Edge: Cu-AlN composites withstand -55℃~200℃ thermal cycling (>500 사이클)
사용 사례 : 위성 전력 변환기, 항공기 엔진 컨트롤러
